A caixa de cames é composta principalmente por um acoplamento, uma caixa de rolamento, uma árvore de cames, um corpo de caixa, uma came, um
tampa traseira do rolamento, um parafuso de ajuste, um bloco de pressão, uma chave de posicionamento e outros componentes.
A caixa de came é acionada por uma bancada de teste de bomba de óleo padrão e a unidade de controle eletrônico testada

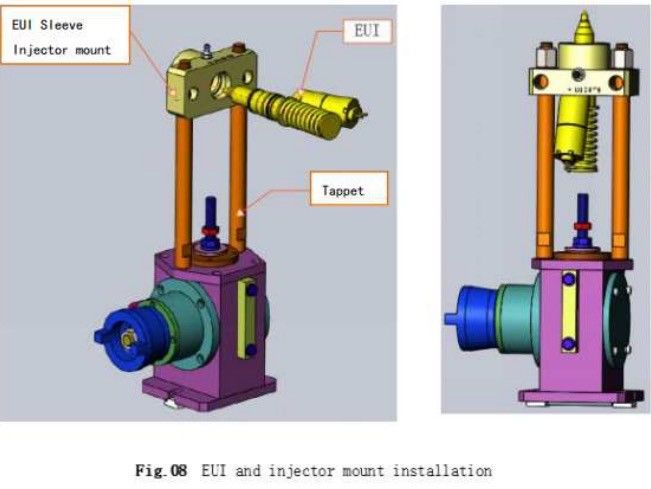

A bomba (bico da bomba) é montada na caixa de cames juntamente com o acessório de fixação do acessório.O
controlador gera um sinal de acionamento para a bomba da unidade controlada eletronicamente sincronizada (bocal da bomba).
O tubo de óleo de alta pressão é conectado à bomba da unidade (bico da bomba) e ao medidor a ser testado.
Julgar se o injetor está bom ou ruim pela quantidade medida de injeção de combustível de um determinado
doença.
Características do produto:
O sensor de velocidade é instalado na caixa de cames, que pode realizar o controle síncrono sem
sensor externo;
Use um sinal modulado para acionar a válvula solenóide de injeção de combustível para garantir a segurança do
bomba da unidade controlada eletronicamente (bocal da bomba) em manutenção;
Ângulo de avanço ajustável e largura de pulso do sinal de acionamento;
O instrumento tem proteção contra curto-circuito;
Tensão nominal: 220V
Faixa de ajuste do elevador de came: 10,1,3,15,17,18 mm
A caixa de cames é montada em uma bancada tipo T:
A altura de montagem da caixa de comando (a altura do centro do eixo do comando até a montagem da bancada de teste
mesa ) é de 125 mm.A largura da chave de posicionamento é de 20 mm, a altura do eixo de acionamento do motor para o trabalho
a superfície é de 125 mm e a largura da ranhura em forma de T da mesa de trabalho é de 20 mm.caixas de came especiais
estão disponíveis de acordo com a altura de montagem exigida pelo cliente e o tamanho da ranhura em T.
1) Primeiro, coloque toda a caixa de came na mesa em forma de T, o botão de posicionamento é colocado na
T-slot, e a caixa de came pode se mover para frente e para trás;
2) Gire o flange de conexão de modo que a saliência do flange de conexão e o acoplamento do eixo do motor
ranhura de fixação estão centradas, empurre a caixa de cames para a frente até que o ressalto entre na fixação
ranhura de 18 mm de profundidade (a profundidade do ressalto é de 20 mm) e, em seguida, use a fixação do parafuso M12 do acoplamento
saliência do flange. Ver Fig.04,Fig.05;
Descrição:
Demanda de serviço pós-venda
O serviço pós-venda é fornecer suporte técnico eficaz e intervenção para os problemas
gerados pelos clientes ao usar o equipamento e providenciar técnicos profissionais para fornecer
serviço no local ou acessórios de equipamentos de vendas a tempo.
Lembre aos clientes que eles devem comprar e usar as peças originais produzidas
pela empresa GDS (ou pode comprar peças de reposição originais nos revendedores autorizados da empresa GDS
e centros de serviço pós-venda).
